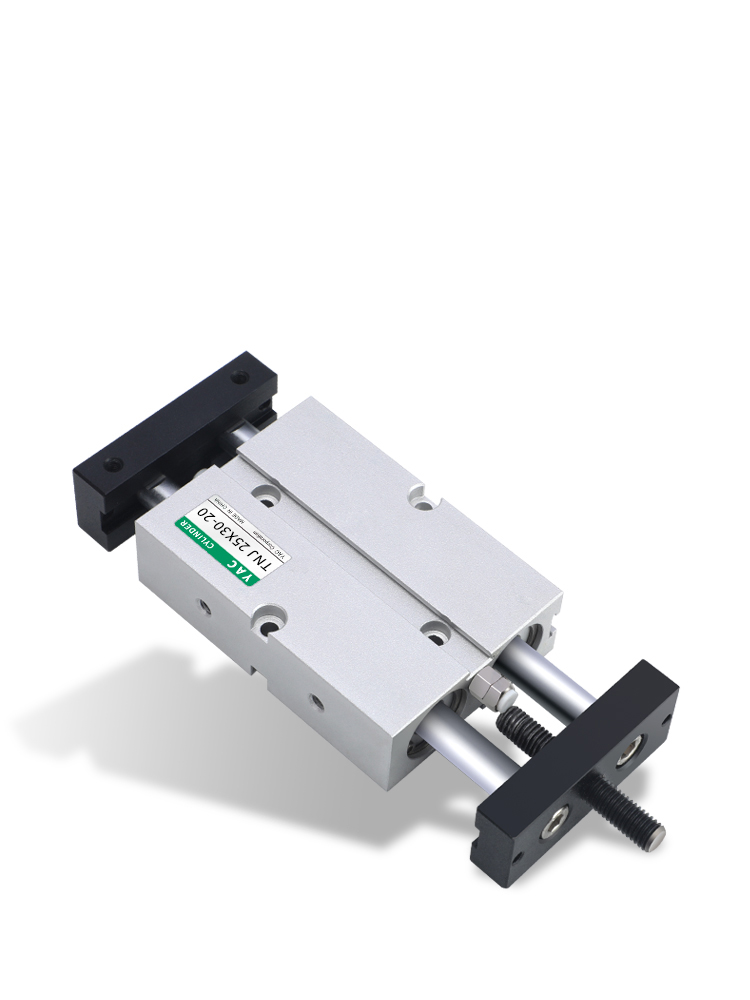

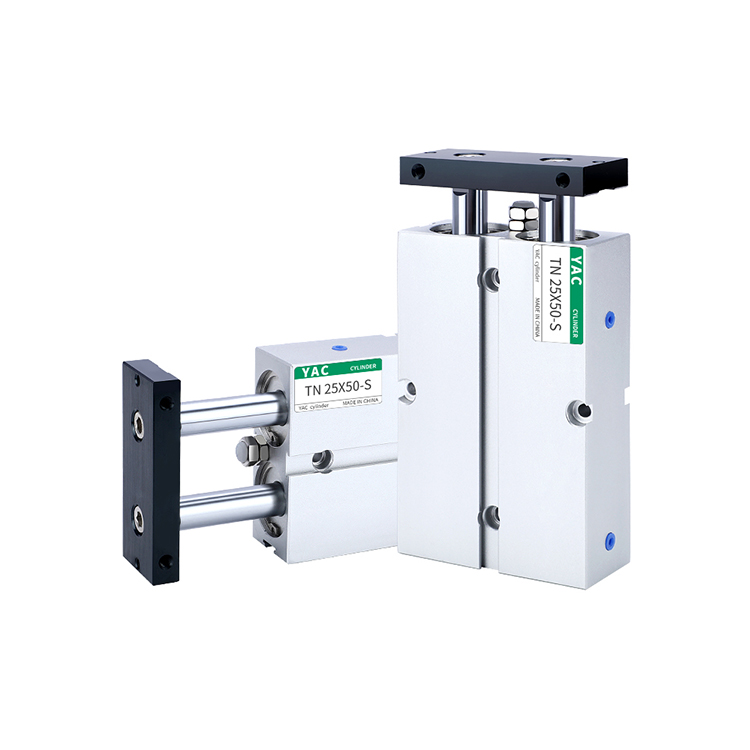

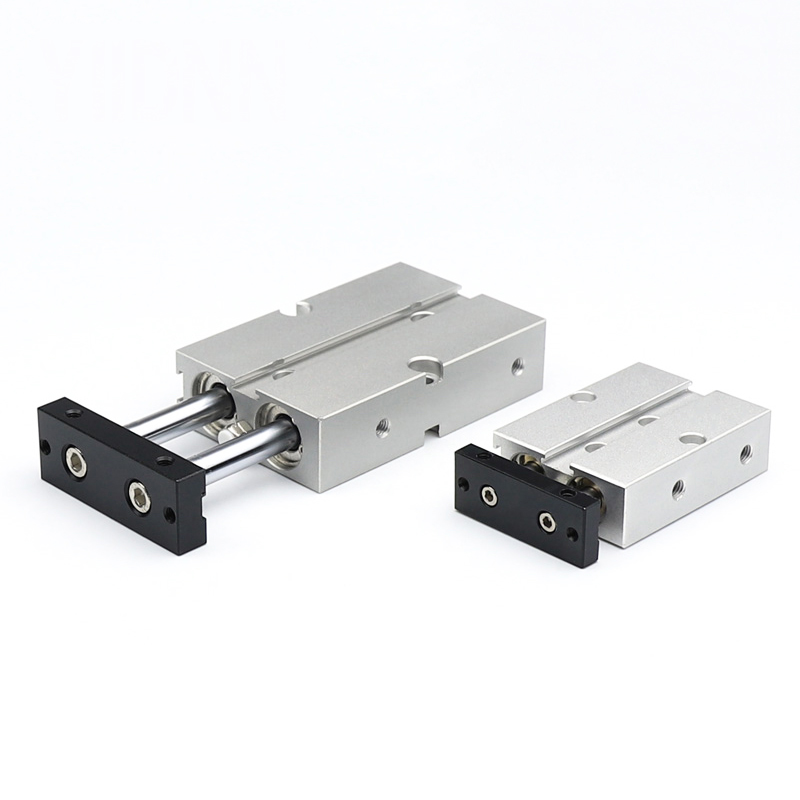

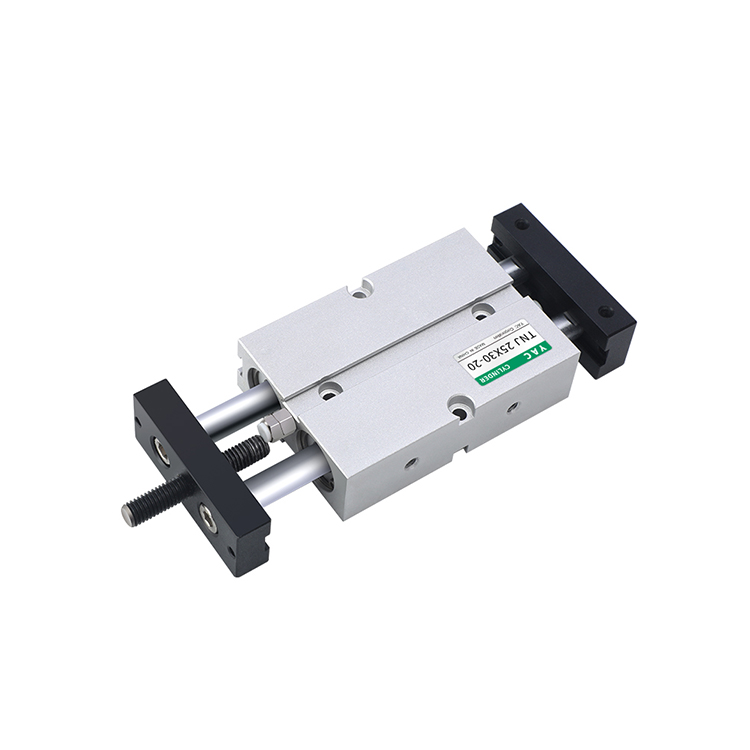

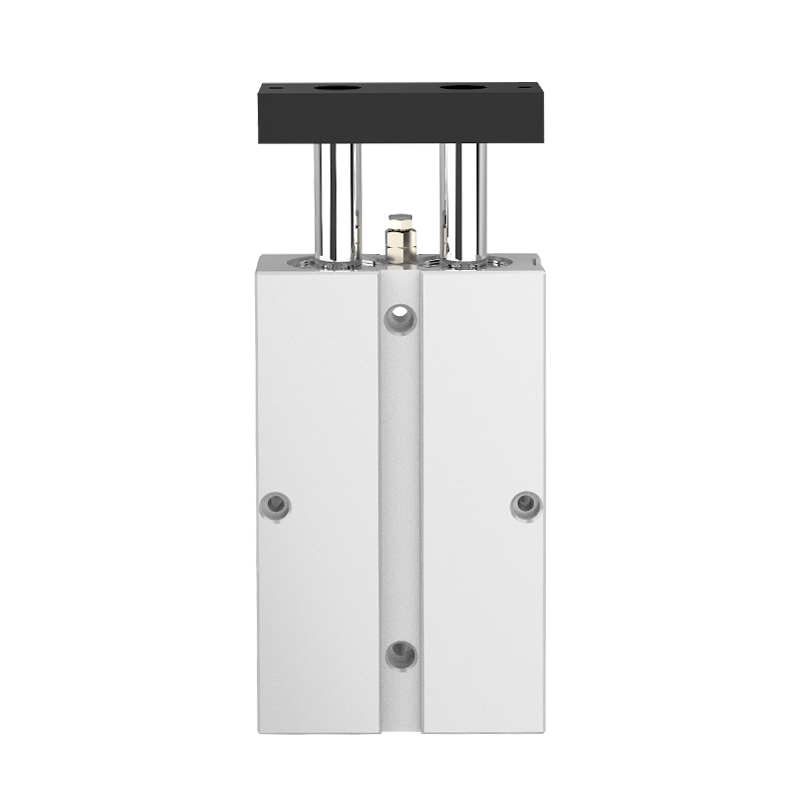

TN Série TN HAX DUPLEFT HOFT DUPLE CILINDRO PNEUMÁTICO

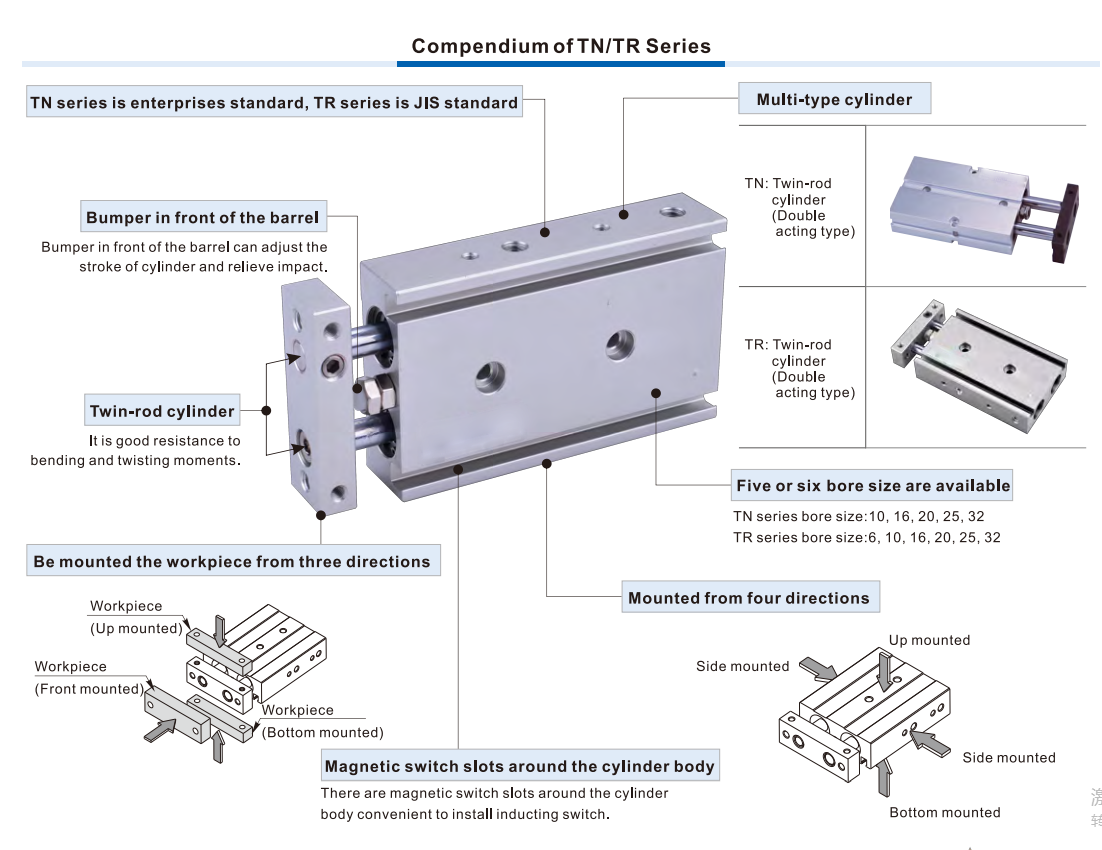

O formulário de instalação e fixação incorporado salva o espaço de instalação. Se possui certas propriedades anti-flexão e anti-torção e pode suportar uma certa carga lateral;
Existem orifícios de montagem em três lados da placa fixa para facilitar a carga de várias posições;
A almofada anti-colisão na frente do corpo pode ajustar o golpe do cilindro e aliviar o impacto;
A configuração padrão desta série de cilindros é um tipo magnético, e todos os tipos sem ímãs são opcionais.

Descrição do produto

Recurso do produto

1.Enterprises Standard é implementado.

2. O modo de instalação e fixação incorporado salva o espaço de instalação.

3. É uma boa resistência a momentos de flexão e torção.

4. Os orifícios em três lados facilitam a montagem de várias posições.

5. A frente da bumperina do barril pode ajustar o golpe do cilindro e aliviar o impacto.

6. Configuração do padrão desta série Esta série possui ímã e o tipo sem ímã não está disponível.

Tamanho do furo (mm)	10	16	20	25	32
Ação	Tipo de ação dupla
Fluido	Ar (filtrado através do elemento de filtro 40µ)
Pressão operacional	0,1 ~ 0,9mpa (1 ~ 9kgf/cm²)
Pressão de prova	1.35mpa (13,5kgf/cm²)
Temperatura ambiente e fluido	-5 ~ 70 ° C.
Tipo de almofada	Pára -choques fixo
Tamanho da porta	M5X0.8				G1/8
Material corporal	Aliado de alumínio

Modelo	Modelo	Furo	Tamanho da porta	Tamanho da porta do pistão	Modelo derivado	Notas
TN 6	TR 6	6	M5	4	TN: Enterprise Standard TR: JIS Standard	Tipo de thread: -Pt: PT Thread -Npt: NPT Thread -g: G THREAD
TN 10	TR 10	10	M5	6
TN 16	TR 16	16	M5	8
TN 20	TR 20	20	M5	10
TN 25	TR 25	25	G1/8	12
TN 32	TR 32	32	G1/8	16
